Redes: Crimpar cabo de rede par trançado

Redes: Crimpar cabo de rede par trançado

Aprenda a crimpar cabo de rede, tando no padrão T568A como no padrão T568B

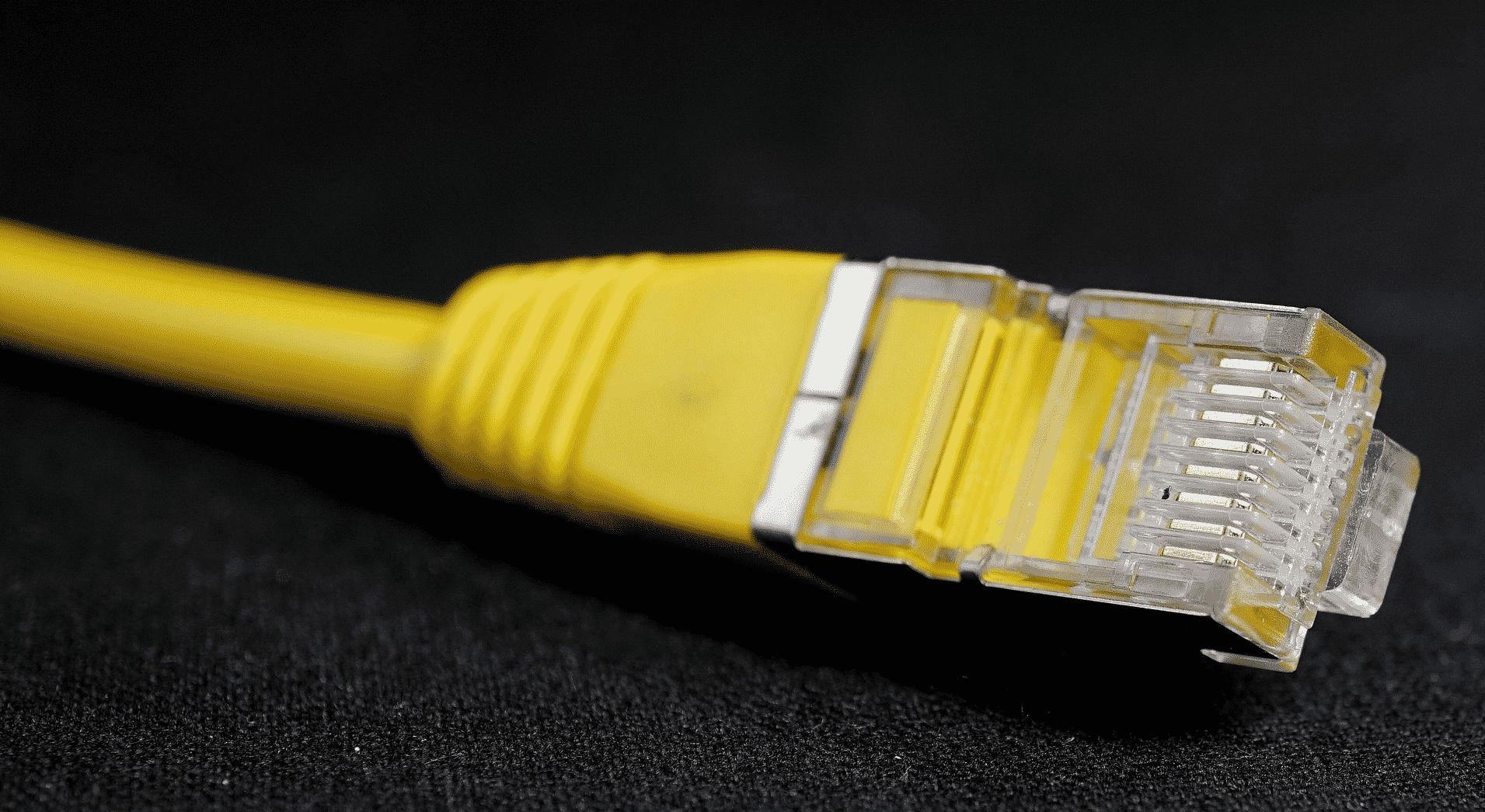

Crimpar cabo de rede par trançado

  1. Corta-se o cabo de conexão horizontal (para ligar da tomada para o computador) no comprimento desejado (geralmente o cabo deve ter 1,5m).
  2. Em cada ponta, com a lamina do alicate crimpador retira-se a capa de isolamento azul com um comprimento aproximado de 2 cm.
  3. Prepare os oitos pequenos fios para serem inseridos dentro do conector RJ45, obedecendo a sequência de cores desejada (T568A ou T568B.
  4. Após ajustar os fios na posição corta-se as pontas dos mesmos com um alicate ou com a lamina do próprio crimpador para que todos fiquem no mesmo alinhamento e sem rebarbas, para que não ofereçam dificuldades na inserção no conector RJ45.
  5. Segure firmemente as pontas dos fios e os insira cuidadosamente dentro do conector observando que os fios fiquem bem posicionados.
  6. Examine o cabo percebendo que as cabeças dos fios entraram totalmente no conector RJ45. Caso algum fio ainda não esteja alinhado refaça o item 4 para realinhar.
  7. Inserir o conector já com os fios colocados dentro do alicate crimpador, e pressionar até o final.
  8. Após a crimpagem dos dois lados, use um testador de cabos? certificar que os 8 fios estão funcionando bem.

alicate crimpador

alicate crimpador

rede Cat5 plain dot rede Rj 45 uncripped
Alicate de crimpar Observe que as pontas dos fios devem ficar totalmente dentro do conector RJ45 RJ45

A codificação T568A é um padrão de cabeamento, também conhecido como patchcable, que tem a seguinte sequência de cores:

Ligação dos fios

Pino Par
FIO
COR 568A
1 2 tip rede b verde branco/verde
2 2 ring rede verde verde
3 3 tip rede b laranja branco/laranja
4 1 ring rede azul azul
5 1 tip rede b azul branco/azul
6 3 ring rede laranja laranja
7 4 tip rede b marrom branco/marrom
8 4 ring rede marrom marrom

A codificação T568B é um padrão de cabeamento, que possui a seguinte seqüência de cores:

Pino Par
FIO
COR 568B
1 2 tip rede b laranja branco/laranja
2 2 ring rede laranja laranja
3 3 tip rede b verdebranco/verde
4 1 ring rede azul azul
5 1 tip rede b azul branco/azul
6 3 ring rede verde verde
7 4 tip rede b marrom branco/marrom
8 4 ring rede marrom marrom

OBS: Se um cabo for fabricado com ambas as pontas em T568A ou ambas as pontas em T568B, ele será um cabo direto. Se fabricado com uma ponta A e outra ponta B, será um cabo crossover (e vice-versa).
